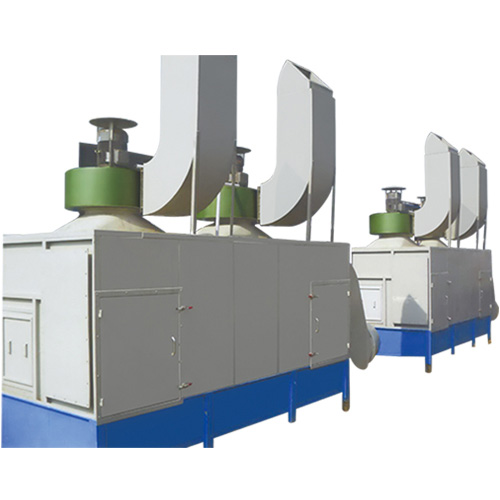

自激旋涡湿式集尘机
【自激旋涡湿式集尘机工作原理】
1、含尘气体由集尘机入风口进入集尘室内,经集尘室减速后,粗粒粉尘直接洒落溶入水里,细粒粉尘随气体进入洗尘的旋涡通道,由于气流在旋涡通道里高速通过,摩擦夜面产生极其密集的小液滴,对细微粉尘进行有效捕捉,形成污液,污液离开旋涡通道后大部分落回水箱里,少部分污液通过由多重挡水板组成的滤水室时被挡水板收集,落回水箱里,干净空气由风机抽出排放在大气中,至此完成了一个高效的粉尘收集过程。
2、旋风除尘器的收集效益与粉尘性质状况有关系,粉尘大,重量大,反之则效率低;所以较适合砂光系列粉尘,而不适用于有蜡烟的抛光工序;另外,也与进入风速等有关,设计合理进风速度也会取得比较理想的效果。
3、因旋风除尘器结构比较大,为节约空间,增加收风量,多取用并联使用方式。
【自激旋涡湿式集尘机技术参数】
外形尺寸(mm)
|
重量(KG)
|
风机功率(KW)
|
风机风量
|
风机全压
|
1650×1650×3900
|
1500
|
定制
|
26000立方/时
|
2000-2800PA
|
主管道外形尺寸
|
主管道风速
|
叉管道风速
|
集尘机过滤率
|
排气噪声
|
Φ400~Φ600
|
18M/S~25M/S
|
18M/S~25M/S
|
>95%
|
<80DB
|
