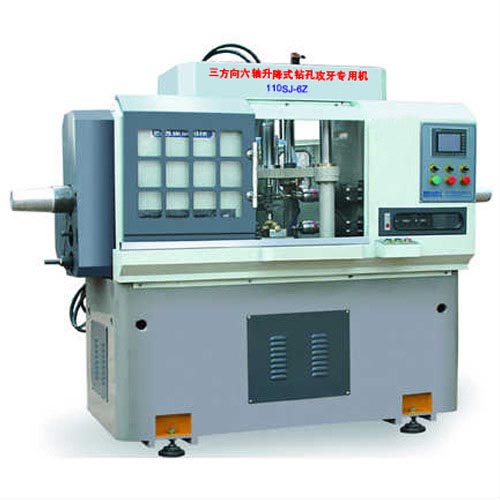

110SJ-6Z 三方向六轴升降式钻孔攻牙专用机

110SJ-6Z 三方向六轴升降式钻孔攻牙专用机


110SJ-6Z 三方向六轴升降式钻孔攻牙专用机产品功能

1、控制部分采用进口PLC可编程控制系统。

2、适合于三通类阀体加工。

3、工件一次装夹,在第一工位同时钻削三孔,当升降座上升到第二工位时,同时进行三孔攻牙保证产品精度。

4、液压系统采用精密电磁阀控制,调压、调速方便,安装尺寸统一、互换性强,使运行平衡,定位准确。

5、本机采用人机界面,具有异常状态报警功能,能及时诊断电路故障,并可根据顾客要求选配自动排屑系统。


110SJ-6Z 三方向六轴升降式钻孔攻牙专用机技术参数
******铰孔直径:
Φ60mm
产 能:
<12±2秒
2/4/6轴功率:
3KW/6P
机台重量:
2500KG
1/3/5轴功率:
3KW/4P
钻孔、攻牙主轴进给行程:
140mm/120mm
******攻牙直径:
M50
主轴孔锥度:
BT40(7:24-40#)
主轴外径:
Φ110mm
外形尺寸:
2500×1800×2300mm
液压系统压力:
1.5~3.5MPa
管件(铜件):
G1¾
产能具体时间根据产品工艺而定。
主轴电机可根据实际情况做适当调整。


110SJ-6Z 三方向六轴升降式钻孔攻牙专用机产品主要配件介绍

110SJ-6Z 三方向六轴升降式钻孔攻牙专用机

110SJ-6Z 三方向六轴升降式钻孔攻牙专用机

110SJ-6Z 三方向六轴升降式钻孔攻牙专用机

电磁阀元件
  下为钻孔攻牙动力头,上为攻牙动力头,升降模式实现整个加工工序
>三方向动力头同步加工,适用于三方向孔位产品的加工

110SJ-6Z 三方向六轴升降式钻孔攻牙专用机
  110SJ-6Z 三方向六轴升降式钻孔攻牙专用机

触摸屏
  独立式液压站,配冷却系统
