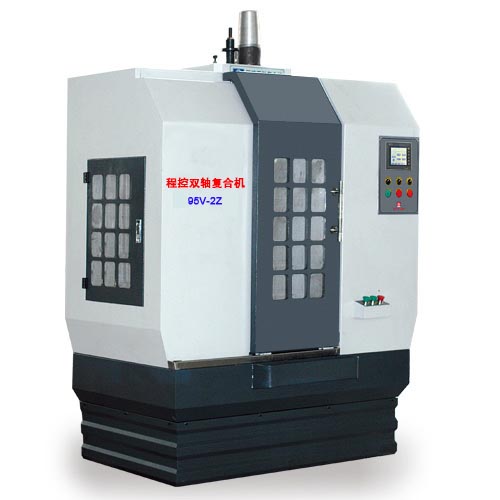

95V-2Z 程控双轴复合机

95V-2Z 程控双轴复合机


95V-2Z 程控双轴复合机产品功能

1、控制部分采用进口PLC可编程控制,操作简便。

2、适合于批量零件加工,钻孔、攻牙一次完成。

3、液压系统采用精密电磁阀控制,调压,调速方便,安装尺寸统一,互换性强,使运行平稳,定位准确。

4、攻牙采用导螺杆自动进刀,使加工的牙距精度高。

5、本机采用人机界面,且具有异常状态报警功能,能及时诊断电路故障,并选配自动排屑系统。



95V-2Z 程控双轴复合机技术参数
******铰孔直径:
Φ50mm
主轴筒外径:
Φ95mm
产能:
18±2秒
液压系统压力:
1.5~3.5MPa
******攻牙直径:
M40
主轴铰孔电机:
3KW/4P
攻牙电机:
2.2KW/6P
钻、攻主轴行程:
140mm/120mm
主轴孔锥度:
BT40(7:24-40#)
管件(铜件):
G1¼
横向行程:
260mm
纵向行程:
110mm
升降行程:
160mm
机台重量:
1700KG
外形尺寸:
1300×1300×2150mm
备注:
主轴电机可根据实际情况做调整。
产能具体时间根据产品工艺而定。


95V-2Z 程控双轴复合机产品主要配件介绍



主轴

工作滑台选用伺服电机



伺服电机

独立液压站,配冷却系统
